آموزش نصب دوربین مدار بسته در منزل

نصب دوربین مدار بسته در منزل بخصوص در محیط بیرونی و مشاعات، راهکاری کارآمد برای افزایش امنیت و نظارت بر محیط زندگی شماست. این فرآیند با برنامه‌ریزی دقیق، انتخاب تجهیزات مناسب و اجرای گام به گام امکان‌پذیر است. با شناخت اصول نصب دوربین و رعایت نکات فنی، می‌توانید به راحتی سیستم نظارتی فضای شخصی و عمومی خود را راه‌اندازی کنید.

با پیشرفت تکنولوژی، دسترسی به سیستم‌های نظارتی مدرن و کارآمد بیش از پیش آسان شده است. دوربین‌های مدار بسته از نوع آنالوگ و رزولوشن HD، به دلیل کیفیت تصویر بالا و هزینه مقرون به صرفه، گزینه‌ای محبوب برای مصارف خانگی و محیط‌های کوچک به شمار می‌روند. راه اندازی یک سیستم نظارت تصویری در خانه، علاوه بر افزایش امنیت، آرامش خاطر را برای ساکنین به ارمغان می‌آورد و امکان نظارت بر وقایع را از هر زمان و مکانی فراهم می‌سازد.

در این راهنما، با جزئیات کامل به آموزش نصب دوربین مدار بسته در منزل خواهیم پرداخت تا شما بتوانید با اطمینان و دانش کافی، این سیستم را به درستی پیاده سازی کنید. این محتوا توسط کارشناسان پیشبردشاپ تهیه شده است.

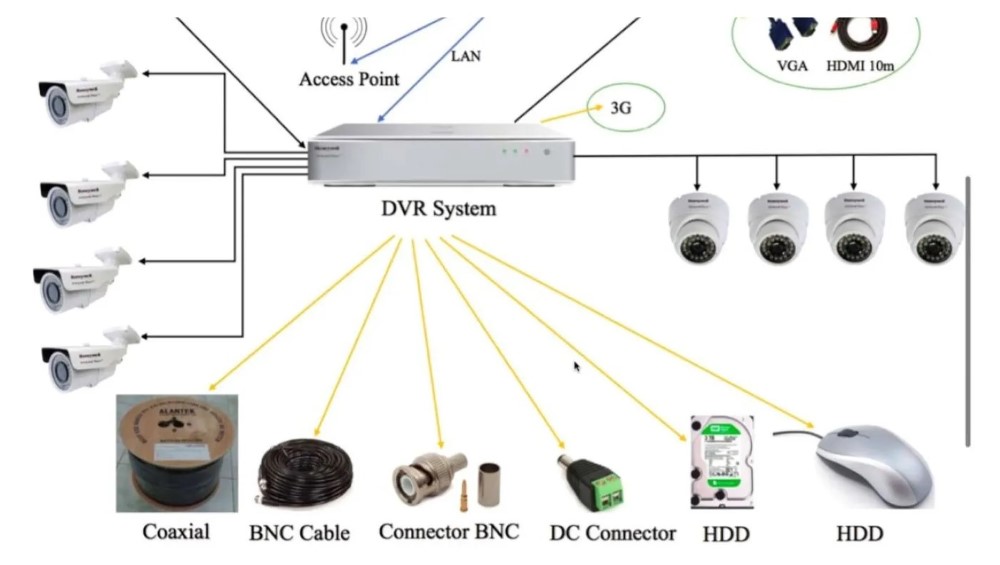

تجهیزات نصب دوربین مدار بسته آنالوگ

پیش از شروع عملیات نصب دوربین مدار بسته، آشنایی با تجهیزات لازم و تهیه آنها از اهمیت بالایی برخوردار است. سیستم‌های آنالوگ HD که به دلیل کیفیت تصویر مطلوب و قیمت مناسب مورد توجه قرار گرفته‌اند، نیازمند مجموعه ای از اجزای اصلی و جانبی هستند که هر یک نقش حیاتی در عملکرد صحیح سیستم ایفا می‌کنند. شناخت این تجهیزات به شما کمک می‌کند تا انتخابی هوشمندانه داشته باشید و از سازگاری قطعات اطمینان حاصل کنید.

از مهم‌ترین اجزای این سیستم می‌توان به انواع دوربین آنالوگ (Analogue Camera)، دستگاه ضبط کننده آنالوگ (DVR) و کابل کشی اشاره کرد که در ادامه به تفصیل به آنها می‌پردازیم.

این تجهیزات پایه و اساس یک سیستم نظارتی پایدار را تشکیل می‌دهند و هرگونه نقص در انتخاب یا نصب آنها می‌تواند بر کارایی کلی سیستم تاثیر منفی بگذارد. توجه داشته باشید که برای حصول بهترین نتیجه و جلوگیری از مشکلات احتمالی، بهتر است تجهیزات اصلی را از یک برند معتبر و یا برندهایی که از نظر سیگنال دهی با یکدیگر سازگار هستند، تهیه کنید. کارشناسان پیشبردشاپ می‌توانند در انتخاب و خرید انواع دوربین مدار بسته و تجهیزات مناسب با نیازهای شما، راهنمایی‌های لازم را ارائه دهند.

لیست تجهیزات و برآورد تعداد و مقدار آنها

پس از بازدید از محل و طراحی نقشه سیم کشی، نوبت به تهیه لیست دقیق تجهیزات و برآورد تعداد و مقدار آنها می‌رسد. این مرحله برای مدیریت هزینه و اطمینان از کامل بودن ابزار و قطعات قبل از شروع نصب دوربین بسیار حیاتی است. لیست شامل دوربین‌ها (با توجه به نوع و مکان نصب)، دستگاه ضبط تصویر، هارد دیسک، کابل‌های تصویر و برق، آداپتور یا منبع تغذیه، فیش‌های اتصال و مانیتور می‌شود. همچنین، تجهیزات جانبی مانند رک، داکت، لوله فلکسی و میکروفن نیز باید در نظر گرفته شوند.

تخمین دقیق متراژ کابل‌ها، تعداد فیش‌های BNC و تغذیه، و تعداد آداپتورها یا ظرفیت منبع تغذیه مرکزی، بر اساس نقشه سیم کشی انجام می‌پذیرد. به عنوان مثال، اگر نقشه نشان می‌دهد که چهار دوربین بولت در فضای خارجی و دو دوربین دام در فضای داخلی نیاز دارید، باید به همان تعداد و نوع، دوربین تهیه کنید. همچنین، متراژ کابل مورد نیاز برای هر دوربین تا دستگاه ضبط کننده و منبع تغذیه نیز باید محاسبه شود. این دقت در پیش بینی، از خرید اضافی یا کمبود قطعات در حین نصب دوربین مدار بسته جلوگیری می‌کند و فرآیند را تسهیل می‌بخشد.

سیم کشی کامل دوربین مداربسته آنالوگ با DVR

در این ویدیو، سیم‌کشی کامل دوربین‌های مداربسته با سیستم DVR گام به گام و به طور کامل و بسیار آسان آموزش داده شده است.

مراحل نصب دوربین مدار بسته آنالوگ

نصب دوربین مدار بسته، یک فرآیند چند مرحله ای است که نیازمند دقت و برنامه ریزی است. با رعایت ترتیب صحیح مراحل و توجه به جزئیات، می‌توانید یک سیستم نظارتی کارآمد و پایدار را در منزل خود راه اندازی کنید. این مراحل از بازدید اولیه و طراحی نقشه آغاز شده و تا اتصال نهایی و تست سیستم ادامه می‌یابد. هر گام نقش مهمی در موفقیت نهایی پروژه ایفا می‌کند و نادیده گرفتن هر بخش می‌تواند به مشکلات در آینده منجر شود. در ادامه به تشریح هر یک از این مراحل خواهیم پرداخت.

نصب دوربین مدار بسته به صورت استاندارد، نه تنها امنیت خانه شما را تضمین می‌کند، بلکه با رعایت اصول فنی، عمر مفید سیستم را نیز افزایش می‌دهد.

بازدید از محل نصب دوربین‌ها

اولین گام در نصب دوربین مدار بسته، بازدید دقیق از محل است. در این مرحله، نقاط حساس و مهم منزل که نیاز به پوشش نظارتی دارند، شناسایی می‌شوند. این بازدید به شما کمک می‌کند تا تعداد دوربین‌های مورد نیاز، نوع آنها (داخلی یا خارجی، دام یا بولت) و ویژگی‌های خاصی مانند وضوح تصویر یا قابلیت دید در شب را تعیین کنید. همچنین، با بررسی محیط، می‌توان بهترین مکان‌ها برای نصب دوربین را از نظر زاویه دید، عدم وجود نقاط کور، دسترسی کم برای خرابکاری و محافظت در برابر نور مستقیم خورشید یا عوامل جوی نامساعد شناسایی کرد.

در بازدید از محل، متراژ تقریبی کابل کشی برای هر دوربین تا محل دستگاه ضبط نیز مشخص می‌شود. این اطلاعات برای برآورد دقیق هزینه و تهیه تجهیزات لازم بسیار حیاتی است. برای مثال، اگر خودتان قصد نصب دوربین مداربسته دارید، باید به این نکات توجه کنید که محل نصب دوربین نباید به راحتی در دسترس باشد تا از آسیب‌های احتمالی در امان بماند. همچنین، سعی کنید دوربین‌ها یکدیگر را پوشش دهند تا امنیت بیشتری فراهم شود و از نوع بولت برای فضاهای باز و نوع دام برای محیط‌های مسقف استفاده کنید.

طراحی نقشه سیم کشی

طراحی نقشه سیم کشی، یک گام اساسی پس از بازدید از محل است که به شما کمک می‌کند تا فرآیند نصب دوربین نظارتی را به صورت سازمان یافته و دقیق پیش ببرید. این نقشه، مسیر کابل‌های تصویر و برق را از هر دوربین تا دستگاه ضبط کننده آنالوگ (DVR/XVR) مشخص می‌کند. در نقشه کشی، می‌توانید محل دقیق قرارگیری هر دوربین، نوع آن، متراژ کابل مورد نیاز برای هر مسیر، و محل نصب دستگاه ضبط و منبع تغذیه را با جزئیات وارد کنید. این کار به جلوگیری از خطاهای احتمالی در حین کابل کشی و نصب دوربین آنالوگ کمک شایانی می‌کند.

برای پروژه‌های بزرگ‌تر، می‌توان از نرم افزارهای طراحی مانند اتوکد برای رسم نقشه استفاده کرد تا مقیاس‌ها دقیق‌تر باشند. حتی برای نصب دوربین در منزل، یک طرح دستی دقیق نیز می‌تواند بسیار مفید باشد. در این نقشه، همچنین می‌توانید محل قرارگیری داکت‌ها یا لوله‌های فلکسی را برای محافظت از کابل‌ها و زیبایی ظاهری مشخص کنید. دقت در جمع آوری اطلاعات و طراحی صحیح نقشه، پایه و اساس یک نصب موفق و بدون دردسر را فراهم می‌آورد و از صرف زمان و هزینه اضافی در آینده جلوگیری می‌کند.

نصب دوربین‌ها در محل مشخص شده

پس از اتمام مراحل برنامه ریزی و تهیه تجهیزات، نوبت به نصب دوربین‌ها به صورت فیزیکی در مکان‌های از پیش تعیین شده می‌رسد. این مرحله نیازمند دقت و استفاده صحیح از ابزار مناسب است. برای سهولت و دقت بیشتر در نصب، بسیاری از دوربین‌های مدار بسته همراه با یک برچسب راهنما برای سوراخ کاری ارائه می‌شوند. ابتدا برچسب را در محل دقیق نصب دوربین روی دیوار یا سقف بچسبانید و با استفاده از دریل، سوراخ‌های لازم را در محل‌های مشخص شده ایجاد کنید.

پس از سوراخ کاری، رول پلاک‌ها را درون سوراخ‌ها قرار دهید. سپس می‌توانید برچسب را برداشته و پایه دوربین را با پیچ‌های مناسب به دیوار یا سقف محکم کنید. اطمینان حاصل کنید که پایه به صورت کاملاً محکم و تراز، نصب شده باشد تا دوربین پس از نصب، از جای خود تکان نخورد. در نهایت، دوربین را روی پایه متصل کرده و آن را در زاویه دید مورد نظر تنظیم کنید. در این مرحله، باید به این نکته توجه داشت که برخی از دوربین‌ها برای نصب نیاز به باز شدن دارند؛ در چنین مواردی، بهتر است از یک متخصص کمک بگیرید تا به قطعات داخلی آسیب نرسد.

طریقه نصب دوربین مدار بسته روی دیوار

نصب دوربین مدار بسته روی دیوار، یکی از رایج‌ترین روش‌های نصب است که نیازمند رعایت نکات خاصی است تا هم امنیت دوربین تامین شود و هم بهترین زاویه دید حاصل گردد. پیش از هر چیز، مکان دقیق نصب دوربین را مشخص کنید. از نصب دوربین به صورت مستقیم روی صفحات فلزی یا سازه‌های فلزی بزرگ خودداری کنید، زیرا این کار می‌تواند موجب انتقال جریان برق ناشی از صاعقه یا نویزهای الکتریکی به دوربین و آسیب دیدن آن شود. همیشه یک سطح غیر فلزی یا عایق را برای نصب دوربین انتخاب کنید.

برای دریل کردن دقیق سوراخ‌های پیچ، از برچسب راهنمای همراه دوربین استفاده کنید. این برچسب را روی دیوار در محلی که قرار است دوربین نصب شود، بچسبانید. سپس، با استفاده از دریل و مته مناسب اندازه رول پلاک، سوراخ‌ها را در نقاط مشخص شده روی برچسب ایجاد کنید. پس از قرار دادن رول پلاک‌ها، برچسب را برداشته و پایه دوربین را با پیچ‌های محکم و مناسب به دیوار ثابت کنید. اطمینان حاصل کنید که پایه کاملاً محکم و بدون لرزش است. در نهایت، دوربین را روی پایه نصب کرده و زاویه دید آن را به دقت تنظیم کنید تا منطقه مورد نظر به طور کامل پوشش داده شود.

نصب رک و دستگاه ضبط

نصب رک و دستگاه ضبط کننده تصویر (DVR/XVR) گامی مهم در محافظت از قلب سیستم نظارتی شماست. رک، در واقع یک کابینت محافظتی است که دستگاه ضبط و سایر تجهیزات حساس را در برابر عوامل محیطی، دسترسی‌های غیر مجاز و آسیب‌های فیزیکی محافظت می‌کند. رک‌ها در اندازه‌ها و انواع مختلفی موجود هستند و شما باید رک متناسب با ابعاد دستگاه ضبط و فضای موجود را انتخاب کنید. رک را در محلی امن، دور از دسترس، و با تهویه مناسب نصب کنید. پس از قرار دادن دستگاه ضبط در رک، درب آن را قفل کنید تا از دسترسی افراد غیر مجاز جلوگیری شود.

قبل از قرار دادن دستگاه ضبط تصویر در رک، باید هارد دیسک را درون آن نصب کنید. دستگاه‌های ضبط سیستم‌های آنالوگ معمولاً از نوع DVR یا XVR هستند که XVR نسخه پیشرفته‌تر بوده و قابلیت پشتیبانی از دوربین تحت شبکه (IP) را نیز دارد. برای نصب هارد، ابتدا قاب دستگاه ضبط را باز کنید. محل نصب هارد دیسک درون دستگاه به وضوح مشخص است. هارد را در جایگاه مخصوص خود قرار دهید و سپس کابل‌های برق و دیتا (SATA) را به آن متصل کنید.

کابل برق معمولاً چند سیم رنگی دارد که یک سر آن به دستگاه و سر دیگر به هارد وصل می‌شود. کابل دیتا (SATA) نیز یک کابل تخت است که در رنگ‌های مختلفی مانند مشکی، قرمز یا آبی یافت می‌شود و یک سر آن به دستگاه و سر دیگر به هارد متصل می‌گردد. پورت‌های اتصال کاملاً متفاوت و مشخص هستند، بنابراین نیازی به نگرانی بابت اتصال اشتباه نیست.

کابل کشی برای تصویر و برق

کابل کشی مناسب، شریان حیاتی هر سیستم مدار بسته ای است که کیفیت تصویر و پایداری سیستم را تضمین می‌کند. در سیستم‌های آنالوگ HD، کابل کشی هم برای انتقال تصویر و هم برای تامین برق دوربین‌ها انجام می‌شود. هدف اصلی کابل کشی، مرتبط ساختن اجزای سیستم به یکدیگر به گونه ای است که کابل‌ها در معرض آسیب قرار نگیرند و ظاهر محیط نیز حفظ شود. استفاده از کابل‌های ترکیبی که شامل کابل تصویر (کواکسیال) و کابل برق در یک پوشش هستند، می‌تواند فرآیند کابل کشی را ساده‌تر کند، زیرا نیازی به دو بار کابل کشی جداگانه نخواهد بود.

برای محافظت از کابل‌ها در برابر عوامل محیطی، آسیب‌های فیزیکی و همچنین برای زیبایی ظاهری، استفاده از داکت‌ها یا لوله‌های فلکسی بسیار توصیه می‌شود. این پوشش‌ها، کابل‌ها را از دید پنهان کرده و آنها را در برابر جویدگی توسط حیوانات، رطوبت، نور خورشید و ضربه محافظت می‌کنند. نکته مهم دیگر، رعایت حداکثر فاصله مجاز کابل کشی است. فاصله زیاد بین دوربین و دستگاه ضبط یا منبع تغذیه می‌تواند منجر به افت کیفیت تصویر، نویز و در بلند مدت، تاثیر منفی بر عملکرد دوربین مدار بسته شود. بنابراین، همواره باید به طول کابل‌ها و کیفیت آنها توجه ویژه داشت تا سیگنال‌ها بدون افت و با وضوح بالا منتقل شوند.

اتصال اجزای سیستم مدار بسته

پس از اتمام کابل کشی، نوبت به اتصال نهایی اجزای سیستم به یکدیگر می‌رسد. این مرحله شامل نصب فیش‌ها و سوکت‌های مناسب به انتهای کابل‌ها و اتصال آنها به دوربین‌ها و دستگاه ضبط است. در سیستم‌های دوربین مدار بسته آنالوگ HD، برای کابل‌های تصویر کواکسیال، غالباً از فیش BNC استفاده می‌شود. این فیش‌ها باید به درستی و با دقت به سر کابل کواکسیال متصل شوند تا انتقال تصویر با کیفیت بالا صورت گیرد. برای کابل‌های برق نیز باید از فیش‌های تغذیه (معمولاً نری و مادگی) متناسب با نوع آداپتور یا منبع تغذیه استفاده کرد.

پس از آماده سازی کابل‌ها، یک سر کابل کواکسیال را به پورت تصویر هر دوربین متصل کنید. سپس سر دیگر همین کابل را به یکی از کانال‌های ورودی تصویر دستگاه DVR/XVR وصل کنید. برای تامین برق دوربین‌ها، اگر از آداپتور جداگانه برای هر دوربین استفاده می‌کنید، آداپتور را به فیش تغذیه دوربین متصل کرده و سپس آداپتور را به پریز برق بزنید. در صورتی که از یک منبع تغذیه مرکزی مشترک استفاده می‌کنید، سیم برق هر دوربین را به خروجی مربوطه در منبع تغذیه وصل کرده و در نهایت، منبع تغذیه را به برق شهری متصل کنید.

در صورت نیاز به مشاهده تصاویر روی مانیتور یا تلویزیون، دستگاه ضبط را از طریق کابل HDMI یا VGA به مانیتور متصل کنید. اگر قصد نظارت از راه دور و انتقال تصویر روی موبایل یا کامپیوتر را دارید، مودم یا روتر نیز ضروری است و باید دستگاه ضبط را از طریق کابل شبکه به مودم وصل کنید. همچنین، در صورت نیاز به ضبط صدا، می‌توانید میکروفن را به ورودی صدای دستگاه ضبط متصل کرده و در صورت تمایل به پخش صدا، اسپیکر را به خروجی صدای دستگاه وصل کنید. این اتصالات باید با دقت انجام شوند تا سیستم به درستی کار کند.

تست و راه اندازی نهایی دوربین مدار بسته

پس از اتمام نصب فیزیکی تمامی تجهیزات، نوبت به مرحله حیاتی تست و راه اندازی نهایی سیستم مدار بسته می‌رسد. در این مرحله، باید از عملکرد صحیح تمامی اجزا و تنظیمات مناسب برای ضبط و نمایش تصاویر اطمینان حاصل کنید. ابتدا سیستم را روشن کنید. برای اولین بار که وارد رابط کاربری دستگاه ضبط (DVR/XVR) می‌شوید، معمولاً از شما درخواست می‌شود تا تنظیمات اولیه مانند زبان، تاریخ، زمان و رمز عبور را انجام دهید. این تنظیمات پایه برای شروع کار با دستگاه ضروری هستند.

پس از ورود به منوی اصلی، ابتدا تصاویر تمامی دوربین‌ها را بررسی کنید. مطمئن شوید که هر دوربین، تصویر واضح و بدون نویز را ارسال می‌کند. جهت دید هر دوربین را به دقت بررسی کنید؛ آیا زاویه دید مناسب است و تمامی نقاط مهم را پوشش می‌دهد؟ آیا مانعی در مقابل دید دوربین وجود ندارد؟

در دوربین‌های مدار بسته با لنز ثابت، نیازی به تنظیم زاویه دید و فوکوس نیست، زیرا این تنظیمات از پیش تعیین شده اند. با این حال، باید رنگ تصاویر را چک کنید تا ثبت تصاویر با رنگ‌های طبیعی و درست انجام شود. حتماً تصاویر را در شرایط نوری مختلف، به خصوص در شب، بررسی کنید تا از فعال بودن و عملکرد صحیح دید در شب (IR) اطمینان حاصل کنید.

یکی از مهم‌ترین بخش‌های تنظیمات، مربوط به ضبط تصاویر است. در بخش تنظیمات ضبط دستگاه، می‌توانید زمان بندی ضبط را تنظیم کنید. به عنوان مثال، می‌توانید مشخص کنید که دستگاه در چه روزهایی و در چه ساعاتی به صورت پیوسته یا بر اساس تشخیص حرکت، تصاویر را ضبط کند و در چه زمان‌هایی ضبط متوقف شود. این قابلیت به شما کمک می‌کند تا فضای هارد دیسک را بهینه سازی کرده و مدت زمان بیشتری تصاویر را ذخیره کنید. همچنین، از طریق منوی دستگاه، بخش مربوط به هارد دیسک را بررسی کنید تا از وضعیت سلامت و فضای خالی آن مطلع شوید. اطمینان از عملکرد صحیح تمامی این تنظیمات، ضامن یک سیستم نظارتی مطمئن و کارآمد است.

سوالات متداول نصب دوربین مدار بسته

چگونه دی وی آر را به اینترنت وصل کنیم؟

برای اتصال DVR به اینترنت، ابتدا کابل شبکه (LAN) را از پورت شبکه دستگاه DVR به پورت LAN مودم یا روتر خود وصل کنید. سپس در منوی DVR، وارد بخش تنظیمات شبکه (Network Settings) شوید. در این قسمت، معمولا می‌توانید تنظیمات IP را به صورت DHCP (اتصال خودکار) یا دستی (Manual) انجام دهید. پس از اعمال تنظیمات، وضعیت اتصال را بررسی کنید تا از برقراری ارتباط اینترنتی مطمئن شوید. این مرحله برای مشاهده تصاویر از راه دور ضروری است.

دستگاه دی وی آر چیست؟

دستگاه DVR یا Digital Video Recorder، یک سیستم ضبط کننده ویدئوی دیجیتال است که وظیفه اصلی آن دریافت، فشرده سازی، ذخیره سازی و مدیریت تصاویر ارسالی از دوربین‌های مدار بسته آنالوگ است. این دستگاه امکان مشاهده زنده تصاویر، بازبینی فیلم‌های ضبط شده، و همچنین اتصال به اینترنت برای نظارت از راه دور را فراهم می‌کند. DVR قلب سیستم نظارتی آنالوگ محسوب می‌شود.

تبدیل دی وی آر آنالوگ به دیجیتال چگونه است؟

یک DVR آنالوگ به طور مستقیم به یک NVR دیجیتال تبدیل نمی‌شود، زیرا آنها برای انواع مختلفی از دوربین‌ها طراحی شده اند. DVR برای دوربین‌های آنالوگ و NVR برای دوربین‌های تحت شبکه (IP) است. با این حال، برخی از دستگاه‌های جدیدتر به نام XVR وجود دارند که ترکیبی از قابلیت‌های DVR و NVR هستند و می‌توانند هم از دوربین‌های آنالوگ و هم از دوربین‌های IP پشتیبانی کنند. برای استفاده از دوربین‌های IP، باید به یک دستگاه XVR یا NVR تغییر دهید.

نتیجه گیری

نصب دوربین مدار بسته در منزل، یک سرمایه گذاری هوشمندانه برای افزایش امنیت و آرامش خاطر خانواده شماست. همانطور که در این مقاله به تفصیل شرح داده شد، فرآیند نصب دوربین‌های مدار بسته آنالوگ HD، با وجود نیاز به دقت و برنامه ریزی، کاملاً قابل انجام است. از بازدید اولیه و شناسایی نقاط حساس تا طراحی نقشه سیم کشی و انتخاب دقیق تجهیزات، هر گام نقش کلیدی در موفقیت نهایی سیستم نظارتی شما ایفا می‌کند. رعایت نکات فنی در نصب فیزیکی دوربین‌ها، کابل کشی منظم و اتصالات صحیح، ضامن عملکرد بهینه و طولانی مدت سیستم شما خواهد بود.

با انجام تست و راه اندازی نهایی و تنظیمات دقیق دستگاه ضبط کننده، می‌توانید از پوشش کامل و با کیفیت محیط منزل خود اطمینان حاصل کنید. این راهنمای جامع که توسط کارشناسان پیشبردشاپ تهیه شده است، تمامی مراحل و نکات مهم را برای شما روشن ساخت تا بتوانید با دانش کافی و اعتماد به نفس، سیستم نظارتی خود را به بهترین نحو ممکن راه اندازی کنید. یک سیستم نظارتی مدار بسته که به درستی نصب و تنظیم شده باشد، نه تنها بازدارنده ای قوی در برابر تهدیدات احتمالی است، بلکه ابزاری قدرتمند برای نظارت و ثبت وقایع مهم در محیط زندگی شما خواهد بود.
